Назначение
Фрезеры кольцевые предназначены для разрушения металлических предметов, цементного камня в кольцевом пространстве между стенкой скважины или обсадной колонной и элементами лифтовой или бурильной колонн при проведении ремонтно-восстановительных работ в скважинах различного назначения.
Конструкция
Фрезер состоит из трубчатого корпуса и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни. Фрезеры кольцевые изготавливаются с различными вариантами исполнения.
По форме верхней части корпуса:
- • 11Ф – с фаской под сварку,
- • 12Ф с присоединительной резьбой (НКТ, ОБС, РСОТ),
- • 13Ф – с проточкой для нарезки резьбы,

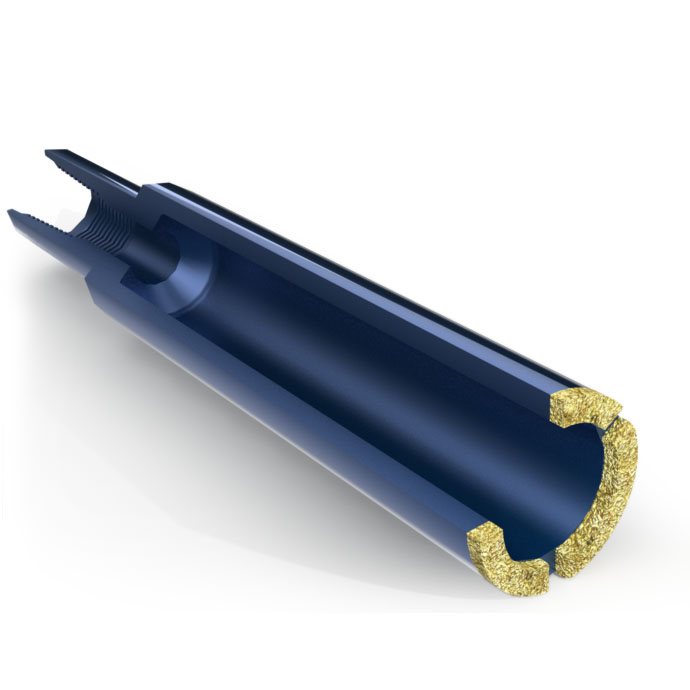

- • 14Ф – с присоединительной замковой резьбой.
По форме поверхности нижнего торца
режуще-истирающей напайки:
- 1 - плоская
- 2 - волнистая
- 3 - коническая
- 4 - зубчатая
По форме боковых поверхностей
режуще-истирающей напайки:
- А - заподлицо с корпусом (резание производится только по торцу)
- Б - выступающая наружу (резание производится по торцу и наружному диаметру)
- В - выступающая внутрь (резание производится по торцу и внутреннему диаметру)
- Г - выступающая наружу и внутрь (резание производится по торцу, наружному и внутреннему диаметрам)
По форме наружной и внутренней поверхности средней части корпуса:
- • гладкие,
- • К - с продольными канавками на наружной и винтовыми канавками на внутренней поверхностях.
При оформлении заказа на поставку
фрезеров 11Ф следует указывать:
- • наружный диаметр корпуса фрезера;
- • внутренний диаметр корпуса фрезера;
- • длина корпуса (по умолчанию 400 мм);
- • наружный диаметр режуще-истирающей напайки;
- • внутренний диаметр режуще-истирающей напайки;
- • форму режущей поверхности напайки (плоская, волнистая, коническая, зубчатая);
- • исполнение (правое или левое), в случае заказа фрезера с зубчатой формой режуще-истирающей напайки.
