Назначение
Отклонители предназначены для забуривания боковых стволов из одной или более эксплуатационных колонн.
Конструкция

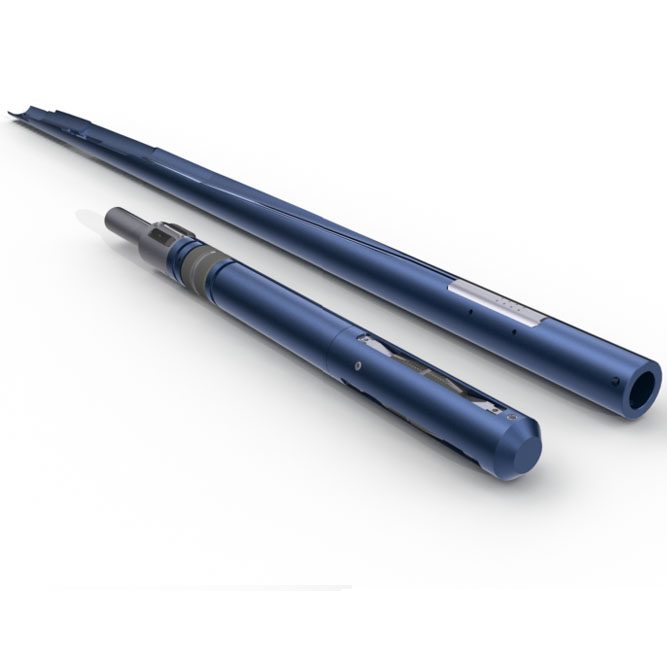

Отклонитель ОТ8 состоит из желоба и гидравлического пакера, обеспечивающего герметизацию колонны ниже отклонителя. Спуск и посадка отклонителя на забой производятся на колонне бурильных труб при помощи оконно-стартового фрезера типа 37Ф5. Крепление фрезера к отклонителю осуществляется срезным винтом. После спуска отклонителя на заданную глубину, увеличивают расход промывочной жидкости, происходит посадка гидравлического пакера в обсадной колонне. При дальнейшем увеличении осевой нагрузки на отклонитель, происходит срезание винта крепления фрезера и отсоединение фрезера от отклонителя. Далее производится вырезка "окна" в колонне и его калибрование.
Рекомендуемая компоновка для забуривания боковых стволов с применением отклонителя типа ОТ8:
- • Отклонитель типа ОТ8;
- • Фрезер оконно-стартовый типа 37Ф5;
- • Фрезер арбузный типа 32Ф2;
- • Переводник гибкий типа ГП;
- • СБТ (1 труба);
- • УБТ (~8 т);
- • СБТ (до устья).
При работе с отклонителем может применяться следующий вспомогательный инструмент:
При оформлении заказа на поставку отклонителя следует указывать:
- • шифр типоразмера отклонителя;
- • необходимый вспомогательный инструмент.
