Перо гидромониторное типа ПГМ1-108
Назначение:
Перо гидромониторное типа ПГМ предназначено для очистки скважины от излишков пропанта после проведения операции ГРП.

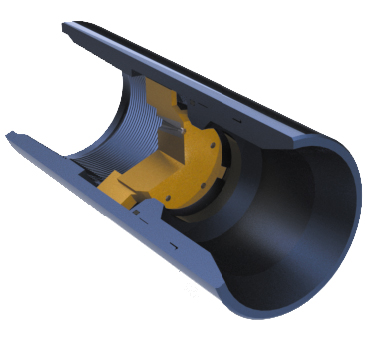

Конструкция:
Конструкция гидромониторного пера предусматривает два режима работы: свободная промывка и гидромониторный режим. В режиме свободной промывки жидкость поступает через боковые отверстия клапана в центральный канал воронки. При упоре в пропантовую пробку, клапан перекрывает центральный промывочный канал. При этом поток, проходя через отверстия в стенке втулки, попадает в гидромониторные сопла. В соплах поток разгоняется и направляется в различные точки пропантовой пробки
| Шифр типоразмера | Наружный диаметр | Длина | Присоединительная резьба | |||
|---|---|---|---|---|---|---|
| мм | inch | мм | ft | |||
| ПГМ1-108 | 108,5 | 4 2/7 | 245 | 0,80 | НКТ-89 | non-upset tub 3 1/2 |
| ПГМ1-114 | 114,3 | 4 1/2 | 260 | 0,85 | ВНКТ-89 | upset tub 3 1/2 |
| ПГМ1-121 | 120,6 | 4 3/4 | 280 | 0,92 | НКТ-102 | non-upset tub 4 |
| ПГМ1-127 | 127 | 5 | 300 | 0,98 | ВНКТ-102 | upset tub 4 |
| ПГМ1-132 | 132,1 | 5 3/16 | 320 | 1,05 | НКТ-114 | non-upset tub 4 1/2 |
| ПГМ1-141 | 141,3 | 5 9/16 | 360 | 1,18 | ВНКТ-114 | upset tub 4 1/2 |
Все размеры в дюймах представлены в справочных значениях и могут отличаться от размеров в миллиметрах не более чем +/-1/64".
В случае необходимости приобретения оборудования в строгом соответствии с дюймовой системой исчисления просим указать это при формировании заказа.
В случае необходимости приобретения оборудования в строгом соответствии с дюймовой системой исчисления просим указать это при формировании заказа.
