Скреперы механические типа С

Назначение

Скрепер предназначен для очистки внутренней поверхности обсадных или насосно-компрессорных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений.

Конструкция

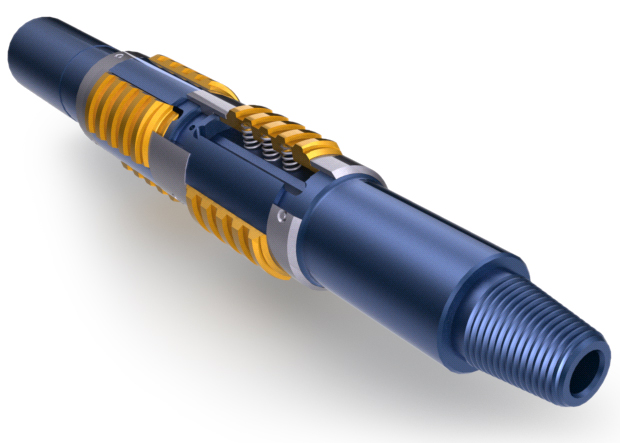

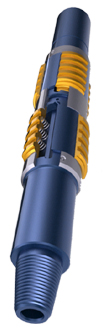

Скрепер представляет собой неразъемный трубчатый корпус, на верхнем и нижнем концах которого выполнены муфтовая и ниппельная присоединительные резьбы. В продольных пазах корпуса установлены с возможностью радиального перемещения шесть лезвий плашечного типа с изностойкой закаленной поверхностью режущих кромок. Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счет действия сжатых пружин (по три пружины на одно лезвие). Лезвия располагаются на корпусе в два яруса по три штуки в каждом, обеспечивая очистку ста процентов периметра внутренней поверхности трубы. В пазах корпуса лезвия удерживаются разрезным кольцом, закрепленным четырьмя винтами. Очистка колонны производится в процессе спуска скрепера в скважину на бурильных или насосно-компрессорных трубах, при этом лезвия, скользя по очищаемой поверхности, срезают неровности и загрязнения.

Примечание

скреперы, шифры типоразмеров которых помечены звездочкой, могут применяться в колоннах труб двух типоразмеров, при этом используются сменные комплекты лезвий.

При оформлении заказа следует указывать:

• шифр типоразмера скрепера;
• исполнение (правое или левое);
• условный диаметр труб очищаемой колонны;
• обозначение присоединительной резьбы, если оно отличается от приведенного в таблице;

Рекомендуется заказывать запасные части:

• лезвия 12 шт. (2 комплекта) для каждого диаметра очищаемых труб;
• разрезные кольца 2 шт.;
• пружины 36 шт. (2 комплекта);
• винты крепления разрезного кольца 8 шт. (2 комплекта).
