Гидроударники типа МГ

Назначение

Ударник гидравлический предназначен для создания единичных, направленных вверх, повторяющихся ударных нагрузок при ликвидации аварий в скважинах различного назначения, связанных с прихватом, вызванным сальникообразованием или заклиниванием бурильных, обсадных, насосно-компрессорных труб, элементов колонн, испытателей пластов, калибраторов, долот, ловильного инструмента, фрезеров и т.п.

Конструкция

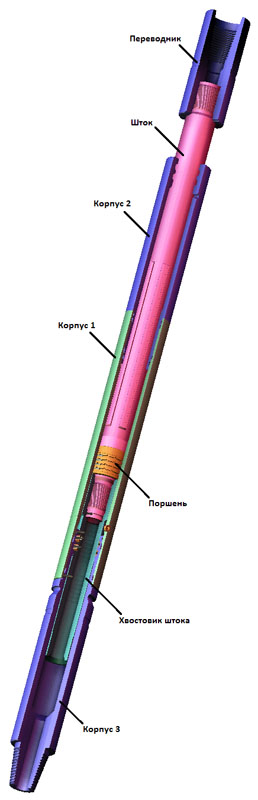

Гидроударник состоит из корпуса, штока, переводника, поршня и набора уплотнительных элементов. К верхней части штока на резьбе специального профиля крепится переводник с присоединительной замковой муфтовой резьбой, к нижней - хвостовик штока. Между цилиндрическим выступом штока и хвостовиком установлен поршень. Корпус состоит из трех частей, соединенных специальными резьбами. На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи крутящего момента. На поверхности средней части корпуса, контактирующей с поршнем, выполнены канавки для перетока жидкости. Нижняя часть корпуса оканчивается ниппельной присоединительной резьбой. Внутренняя полость гидроударника заполнена специальным маслом. Все соединения деталей снабжены уплотнительными кольцами. Заправка гидроударника маслом осуществляется через отверстия в корпусе, закрывающиеся специальными резьбовыми пробками.

При оформлении заказа на поставку гидравлического ударника следует указывать:

- шифр типоразмера гидравлического ударника;
- исполнение (правое или левое);

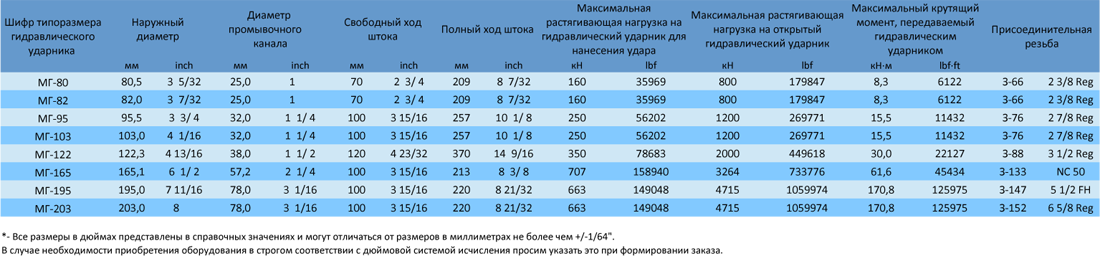

- обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.
