Ударник гидромеханический двойного действия типа 2МГ

Назначение

Гидромеханический ударник двойного действия предназначен для создания единичных, направленных вверх, вниз или последовательных вверх-вниз (вниз-вверх), повторяющихся ударных нагрузок при ликвидации аварий в скважинах различного назначения, связанных с прихватом инструмента.

Конструкция

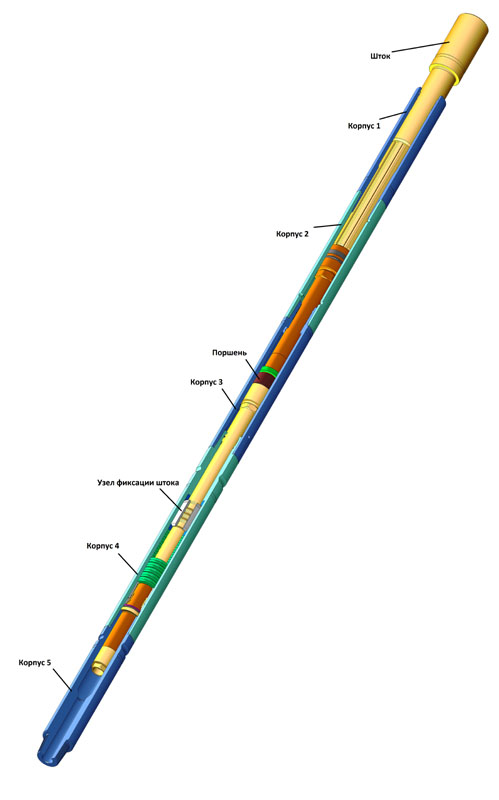

    Гидромеханический ударник состоит из секционного корпуса, штока, поршня с дросселем, узла фиксации ударника в нейтральном положении, набора уплотнительных и фрикционных элементов и специальных пробок. Полости между корпусом и штоком заполнены специальным маслом.
    На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи гидромеханическим ударником крутящего момента.
Поршень установлен в соответствующей проточке штока с возможностью ограниченного осевого перемещения. В продольном отверстии стенки поршня установлен дроссель, ограничивающий скорость перетока масла из полости над поршнем в полость под поршнем при перемещении штока относительно корпуса вверх.
    Узел фиксации штока в нейтральном положении состоит из набора плашек, внутренняя поверхность которых выполнена в виде волнистых выступов, взаимодействующих с ответными выступами на штоке. Плашки прижимаются к штоку с помощью тарельчатых пружин. Усилие прижатия, а следовательно и осевое усилие открытия замка фиксации штока в нейтральном положении, регулируется изменением количества и толщины регулировочных колец, устанавливаемых при сборке ударника.
    Подвижные и неподвижные соединения деталей ударника имеют уплотнительные элементы, предотвращающие утечки масла из маслонаполненных полостей и попадание в них промывочной жидкости при работе ударника в компоновке бурильной колонны и при нанесении ударов.
    Для снижения усилия перемещения штока относительно корпуса при нанесении ударов, в качестве скользящих подшипников в соответствующих проточках установлены фторопластовые кольца.
    Удары вниз осуществляются за счет механической части ударника. При разгрузке колонны, узел фиксации создает задержку. Создание нагрузки свыше критического значения приводит к выходу выступов плашек из зацепления с пазами штока, резкому перемещению корпуса ударника и колонны над ударником до соприкосновения нижнего торца замковой части штока и верхнего торца корпуса. В момент соприкосновения возникает ударный импульс силы, направленный вниз.
    Удары вверх создаются за счет гидравлической части инструмента. Задержка срабатывания для создания усилия пружины за счет растяжения колонны труб над ударником, производится за счет минимизации перетока масла через поршень при движении штока ударника относительно корпуса вверх. При перемещении поршня в проточку корпуса, переток масла проходит по кольцевому пространству над поршнем, скорость перемещения штока относительно корпуса возрастает, происходит резкое перемещение штока ударника до соприкосновения верхнего торца средней части штока и торца верхнего корпуса. В момент соприкосновения возникает ударный импульс силы, направленный вверх.

При оформлении заказа на поставку гидромеханического ударника следует указывать:

- шифр типоразмера гидромеханического ударника;
- исполнение (правое или левое);

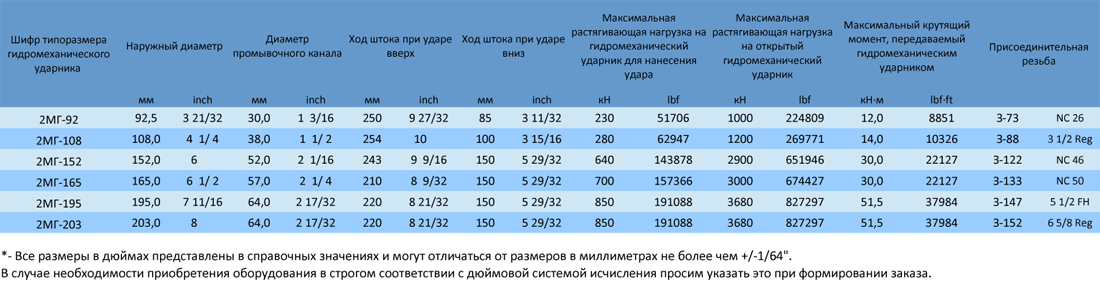

- обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.
