Механические ударники типа УМ

Назначение

Ударник механический предназначен для создания ударных нагрузок на аварийную колонну (направление ударов возможно как вниз, так и вверх) при ликвидации аварий, связанных с прихватом инструмента в скважинах различного назначения.
Ударник типа УМ рекомендуется устанавливать над гладкими колоколами, метчиками, труболовками и овершотами для облегчения проведения операции освобождения от захваченных элементов аварийных колонн в скважинах.

Конструкция

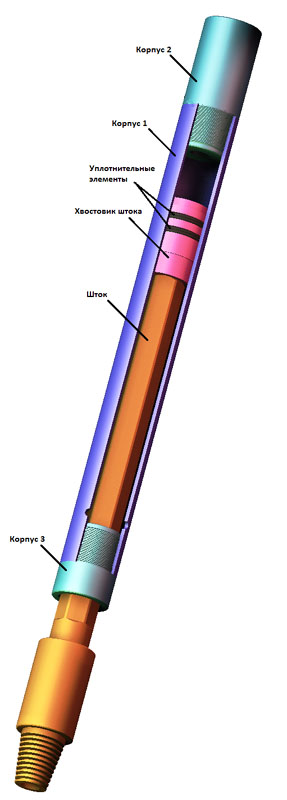

Механический ударник состоит из корпуса, штока, хвостовика штока и уплотнительных элементов. Корпус состоит из трех частей, соединенных специальными резьбами. В верхней части корпуса выполнена муфтовая присоединительная резьба. На внутренней поверхности нижней части корпуса выполнены шестигранные шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи механическим ударником крутящего момента. Нижняя часть штока оканчивается ниппельной замковой резьбой, а к верхней с помощью специальной резьбы крепится хвостовик штока. В проточках на наружной поверхности хвостовика для герметизации подвижного соединения «шток – корпус» установлены уплотнительные кольца.

При оформлении заказа на поставку механического ударника следует указывать:

- шифр типоразмера механического ударника;
- исполнение (правое или левое);

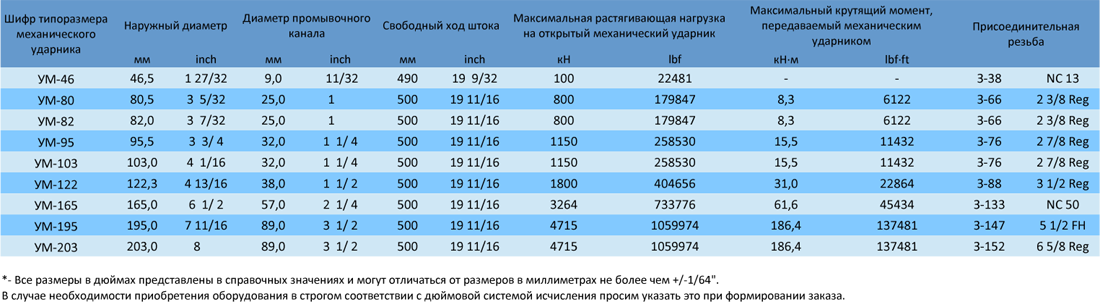

- обозначение присоединительной резьбы, если оно отличается от приведенного в таблице.
