Фрезеры кольцевые

Назначение:

Фрезеры кольцевые предназначены для разрушения металлических предметов, цементного камня и зацементированных металлических предметов в кольцевом пространстве между стенкой скважины или обсадной колонной и элементами лифтовой или бурильной колонн при проведении ремонтно-восстановительных работ в нефтяных, газовых и геологоразведочных скважинах.

Конструкция:

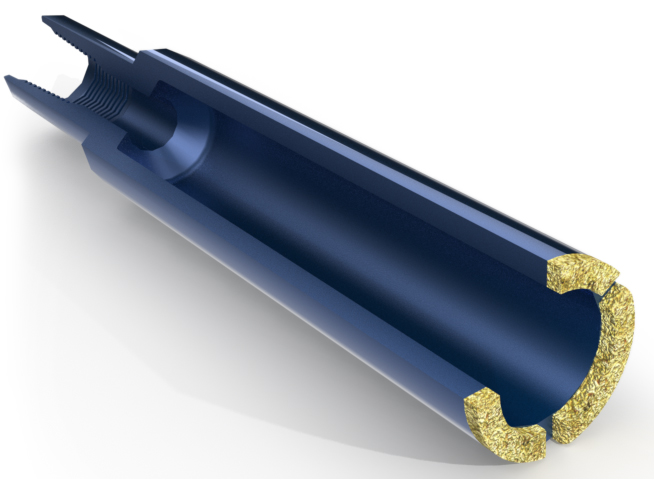

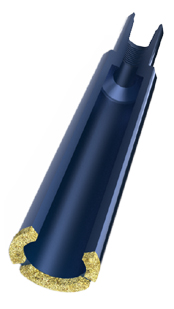

Фрезер состоит из трубчатого корпуса, изготовленного из высокопрочной легированной стали и режуще-истирающей напайки, состоящей из частиц дробленого карбида вольфрама, внедренных в матрицу из никельсодержащей латуни.

Фрезеры кольцевые изготавливаются с различными вариантами исполнения:

по методам крепления к инструменту:

11Ф - с фаской под сварку,
12Ф - с присоединительной резьбой,
13Ф - с проточкой для нарезки резьбы,
14Ф - с присоединительной замковой резьбой;

по форме поверхности нижнего торца режуще-истирающей напайки:

плоская
волнистая
коническая
зубчатая

по форме боковых поверхностей режуще-истирающей напайки:

заподлицо с корпусом ( резание производится только по торцу),
выступающая наружу ( резание производится по торцу и наружному диаметру),
выступающая внутрь ( резание производится по торцу и внутреннему диаметру),
выступающая наружу и внутрь ( резание производится по торцу, наружному и внутреннему диаметрам);

по форме наружной и внутренней поверхности средней части корпуса:

гладкие
с продольными канавками на наружной и винтовыми канавками на внутренней поверхностях (на фрезерах 14Ф не выполняется)

При оформлении заказа на поставку фрезеров следует указывать:

наружный диаметр корпуса фрезера
внутренний диаметр корпуса фрезера
длина корпуса (по умолчанию 400 мм, максимальная длина корпуса 800 мм ) без указания длины фрезер поставляется длиной 400 мм
наружный диаметр режуще-истирающей напайки
внутренний диаметр режуще-истирающей напайки
форму режущей поверхности напайки (плоская, волнистая, зубчатая, коническая)
обозначение присоединительной резьбы и исполнение (правое или левое), в случае заказа фрезера с присоединительной резьбой
размер зерен дробленого карбида вольфрама (мелкий, средний, крупный)
дополнительные требования к конструкции фрезера, если они необходимы
для фрезеров типа 14Ф глубину кольцевой части (400,600 или 800 мм)
