Дырокол гидравлический типа ДГ5
Назначение:
Дырокол гидравлический типа ДГ5 предназначен для пробивки отверстия в колонне насосно-компрессорных труб, находящихся в скважине, с целью сообщения полости труб, создания возвратной циркуляции, выравнивания давления при текущем и капитальном ремонте скважин.
Конструкция:

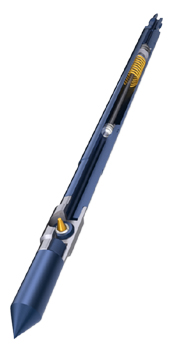

Дырокол состоит из 3 секционного корпуса, переводника, штока, и керна в манжете и наконечника. В дыроколе организованно 3 полости. Верхняя полость связана с полостью пробиваемой НКТ или внутренним каналом полых штанг (при спуске на полых штангах). При спуске в этой полости создается давление равное давлению водяного столба на заданной глубине. Средняя полость – воздушная камера. До срабатывания дырокола, давление полости равно атмосферному. Нижняя полость заправлена маслом.
Усилие в дыроколе создается за счет разницы давления в воздушной камере дырокола и давлением водяного столба в НКТ. При передаче этого усилия на керн оно увеличивается за счет разницы площадей штока и манжеты керна со стороны масленой полости. После пробивания отверстия керн возвращается в исходное состояние. Это достигается за счет перетока масла из мысленной полости в статическую воздушную камеру по специальным каналам, расположенным в верхней части штока. При падении давления во внешнем пространстве ниже давления в воздушной камере, полость запирается при помощи пружины. Это позволяет предотвратить повторный выход керна при подъеме дырокола.
Глубина срабатывания дырокола (давление срабатывания) определяется выбором срезных штифтов, которые фиксируют верхнюю часть штока в переводнике.
Спуск дырокола может осуществляться на кабеле, штангах или сбросом в полость НКТ.
