Роликовые оправки типа РО

Назначение:
Оправка роликовая РО предназначена для восстановления путем раскатки внутреннего диаметра поврежденных (замятых) труб обсадных колонн при ремонтно-восстановительных работах в нефтяных, газовых и геологоразведочных скважин

Конструкция:

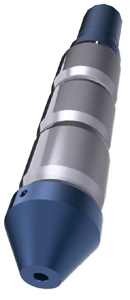

Оправка роликовая состоит из корпуса, трех роликов и наконечника. Корпус оправки, изготовленный из легированной стали, в верхней части имеет муфтовую присоединительную замковую резьбу для соединения с колонной труб, в средней три - эксцентричных, под 120º, проточки, на которые установлены вращающиеся ролики. Ролики удерживаются на корпусе вращающимся наконечником, закрепляемым с помощью шариков, размещенных в соответствующих проточках корпуса и наконечника. Шарики в проточках удерживаются от выпадения резьбовой пробкой.

Комплекты роликов, устанавливаемые на корпус оправки, имеют различный наружный диаметр и выбираются в зависимости от требуемого диаметра оправки по диаметру роликов, соответствующего внутреннему диаметру труб обсадной колонны.

При оформлении заказа следует указывать:
- шифр типоразмера роликовой оправки;
- исполнение (правое или левое);
- обозначение присоединительной резьбы, если оно отличается от приведенного в таблице;
- обозначение типоразмеров комплектов роликов и количество комплектов.
