Комплекты технических средств для вырезания «окна» в обсадной колонне типа ОТ 2

Комплект технических средств предназначен для фрезерова­ния «окна» в обсадной колонне и забуривания бокового ствола. В качестве привода применяется ротор буровой установки или силовой вертлюг.

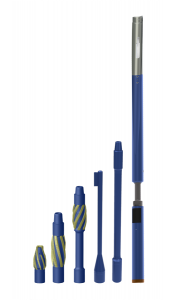

В комплект технических средств входят:

1. Клин отклонитель с механическим якорем, предназначен для обеспечения необходи­мого отклонения вырезающих устройств от оси основного ствола скважины при прорезании «окна» в эксплуатационной колонне. Посадка клина-отклонителя механическая с упором на забой.

2. Фрезер оконно-стартовый, предназначен для спуска отклонителя, зарезки «окна» в обсад­ной колонне и забуривания бокового ствола.

3. Фрезер арбузный, предназначен для расширения сте­нок в вырезанном «окне».

4. Гибкий переводник, предназначен для соединения арбузного фрезера с дальнейшей компоновкой. Обеспечивает необходимую жесткость компоновки.

6. Крюк ловильный, предназначен для извлечения клина-отклонителя  из скважины. (для от-140 и ниже предусмотрен только спец. колокол)





Отличительные особенности комплекта ОТ2:



 - Механическая посадка на забой или  цементный мост.

 - Извлекаемый.

 - 2-х фрезерная компоновка. (3-х фрезерная компоновка может изготавливаться по согласованию с заказчиком).

 - Возможна ориентация при помощи телеметрической системы с обратной связью через гидравлический канал.

 - Отклонитель фиксируется в колонне тремя плашками с прижатием к стенке колонны.
