Комплекты технических средств для вырезания «окна» в обсадной колонне типа ОТ 4

Комплект технических средств предназначен для фрезерова­ния «окна» в обсадной колонне и забуривания бокового ствола ОТ4. В качестве привода применяется ротор буровой установки или силовой вертлюг.

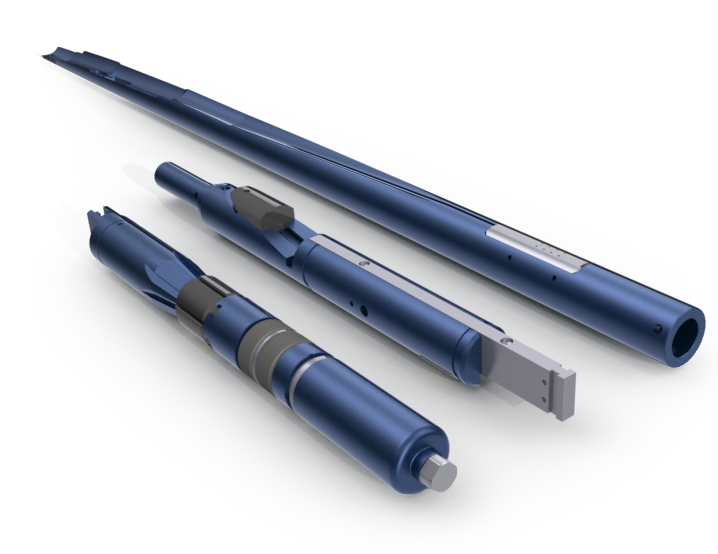

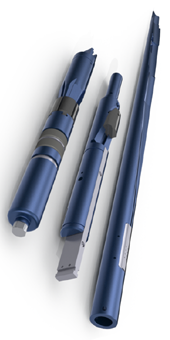

В комплект технических средств входят:

1. Клин отклонитель с гидравлическим пакером и механическим якорем, предназначен для обеспечения необходи­мого отклонения вырезающих устройств от оси основного ствола скважины при прорезании «окна» в эксплуатационной колонне.
2. Фрезер оконно-стартовый, предназначен для спуска отклонителя, зарезки «окна» в обсад­ной колонне и забуривания бокового ствола.
3. Фрезер арбузный, предназначен для расширения сте­нок в вырезанном «окне».
4. Гибкий переводник, предназначен для соединения арбузного фрезера с дальнейшей компоновкой. Обеспечивает необходимую жесткость компоновки.
5. Крюк ловильный, предназначен для извлечения клина-отклонителя из скважины. (для ОТ4-140 и ниже для извлечения предусмотрен только спец колокол)





Отлиительные особенности комплекта ОТ4:

- Гидравлическая посадка на стенки колонны.
- Извлекаемый (возможна регулировка усилия извлечения)
- 2-х фрезерная компоновка (3-х фрезерная компоновка может изготавливаться по согласованию с заказчиком)
- Возможна ориентация при помощи телеметрической системы с обратной связью через гидравлический канал.
- Обеспечивает герметизацию колонны ниже отклонителя.
- Отклонитель фиксируется в колонне пакером и мех. якорем с прижатием желоба к стенке колонны.
