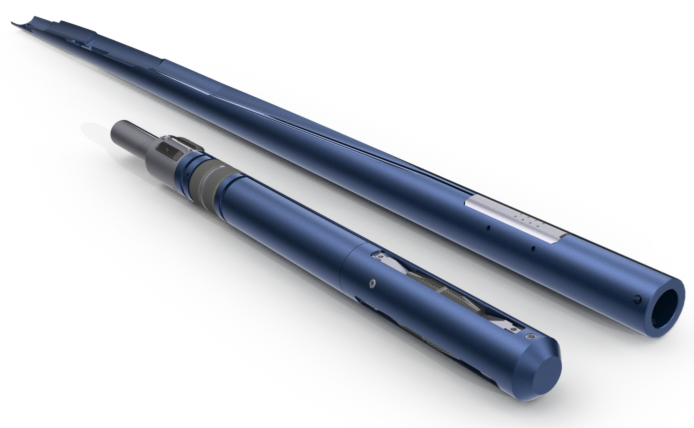

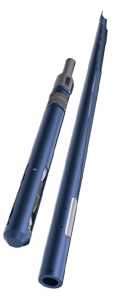

Комплекты технических средств для вырезания «окна» в обсадной колонне ОТ 9
Комплект технических средств предназначен для фрезерования «окна» в обсадной колонне и забуривания бокового ствола. В качестве привода применяется ротор буровой установки или силовой вертлюг.
В комплект технических средств входят:
1. Клин отклонитель с гидравлическим якорем, предназначен для обеспечения необходимого отклонения вырезающих устройств от оси основного ствола скважины при прорезании «окна» в эксплуатационной колонне.
2. Фрезер оконно-стартовый, предназначен для спуска отклонителя, зарезки «окна» в обсадной колонне и забуривания бокового ствола.
3. Фрезер арбузный, предназначен для расширения стенок в вырезанном «окне».
4. Гибкий переводник, предназначен для соединения арбузного фрезера с дальнейшей компоновкой. Обеспечивает необходимую жесткость компоновки.
5. Крюк ловильный, предназначен для извлечения клина-отклонителя из скважины. (для ОТ9-140 и ниже для извлечения предусмотрен только спец колокол)
Отличительные особенности комплекта ОТ9:
- Гидравлическая посадка на стенки колонны.
- Неизвлекаемый (предусмотрена возможность срыва желоба, с последующим фрезерованием якоря )
- 2-х фрезерная компоновка (3-х фрезерная компоновка может изготавливаться по согласованию с заказчиком)
- Возможна ориентация при помощи телеметрической системы с обратной связью через гидравлический канал.
- Отклонитель фиксируется от перемещения вверх и вниз 3-мя плашками в нижней части якоря. Плашки в верхней части пакера предотвращают «откидывание» отклонителя в сторону «окна».
