Назначение
Овершоты предназначены для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах различного назначения.
Конструкция

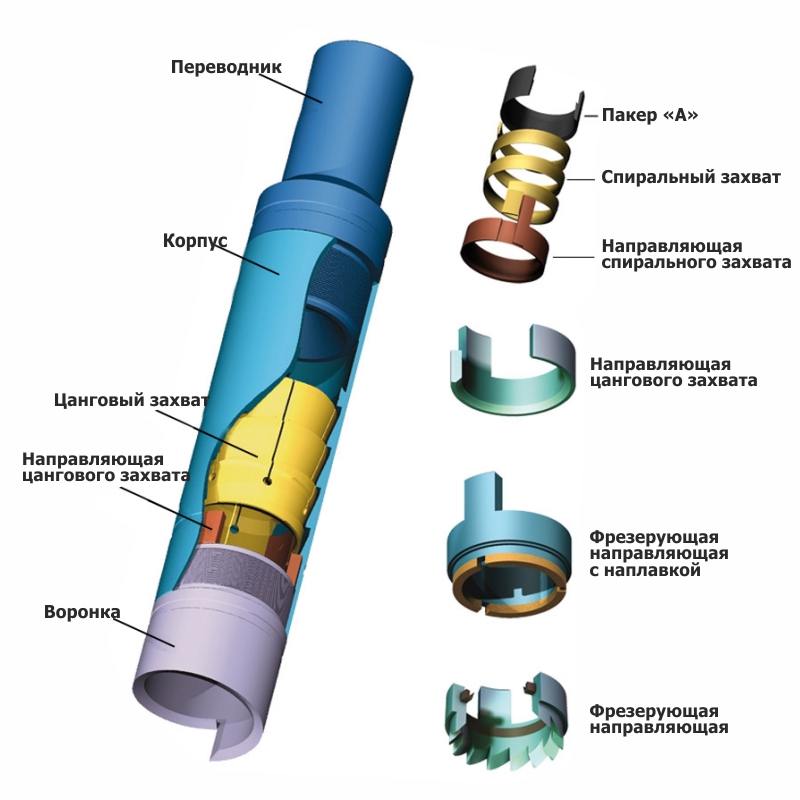

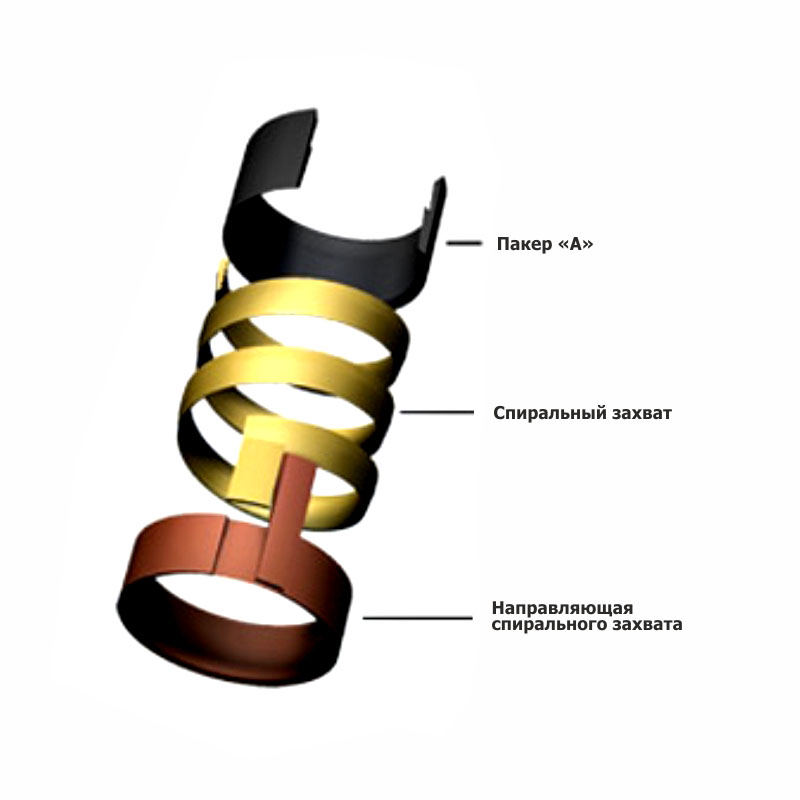

Овершот состоит из корпуса, направляющей воронки, переводника и набора сменных элементов, включающих ряд спиральных и цанговых захватов, и направляющие. Цанговые захваты могут применяться с фрезерующими направляющими, позволяющими производить очистку захватываемого объекта от заусенцев и различных отложений. Процесс захвата осуществляется овершотом за счет наличия конических спиральных поверхностей, выполненных на внутренней поверхности корпуса и взаимодействующей с ней наружной поверхности цангового или спирального захватов. При необходимости герметизации соединения «овершот-извлекаемая колонна», предусмотрена возможность установки уплотнительных манжетных пакеров: типа «А» - при установке спирального захвата; типа «R» - при установке цангового захвата. Типоразмеры фрезерующей направляющей и пакеров должны соответствовать типоразмеру применяемого захвата. Отличие овершота ОВТ от ОВ заключается в более высокой грузоподъёмности..
Дополнительно овершоты могут комплектоваться:
- • удлинителями, устанавливаемыми между корпусом и переводником для захвата аварийной колонны значительно ниже верхнего торца;
- • направляющими воронками увеличенного диаметра, применяемыми при ловильных работах в скважинах или колоннах, внутренний диаметр которых значительно больше наружного диаметра овершота;

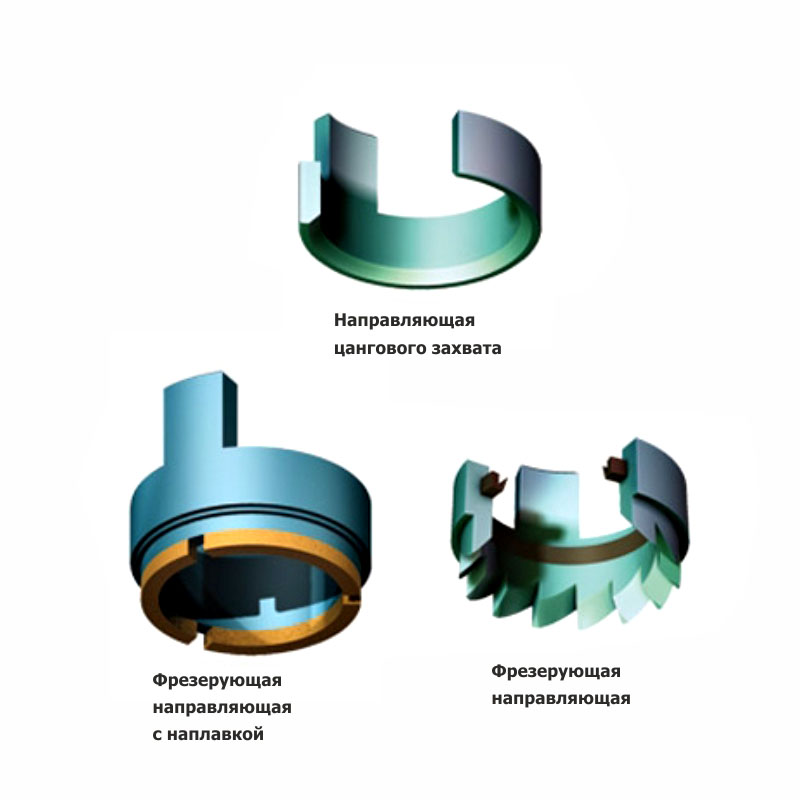

- • фрезерующими направляющими цангового захвата с зацементированной и закалённой поверхностью режущих зубьев;
- • фрезерующими направляющими цангового захвата с режущей поверхностью, армированной твердосплавной напайкой;
- • ограничительными кольцами, применяемыми при захвате труб за муфту или замок;
- • цанговыми захватами с внутренним выступом на верхнем торце, выполненным для ограничения зоны захвата.
При оформлении заказа на поставку овершота следует указывать:
- • шифр типоразмера овершота;
- • исполнение (правое или левое);
- • обозначение присоединительной резьбы, если оно отличается от приведенного в таблице;
- • требуемые номинальные размеры и количество спиральных и цанговых захватов для заказываемого типоразмера овершота, учитывая, что рабочий диапазон как спиральных, так и цанговых захватов составляет относительно номинального размера +0,8...-3 мм;
- • количество направляющих спирального захвата (применяется для всех типоразмеров спиральных захватов);
- • количество направляющих цангового захвата (применяется для всех типоразмеров цанговых захватов);
- • требуемые номинальные размеры, тип режущей поверхности и количество фрезерующих направляющих;
- • требуемые номинальные размеры и количество манжетных пакеров типа «А»;
- • требуемые номинальные размеры и количество манжетных пакеров типа «R» (пакеры типа «R» устанавливаются только во фрезерующие направляющие и поставляются с резиновыми кольцами, устанавливаемыми между соответствующими торцами направляющей и воронки);
- • количество и длину (400... 1000 мм) удлинителей;
- • количество и наружный диаметр направляющих воронок увеличенного относительно корпуса размера.
